3-3. 자유낙하 운동 - 충격 감지 센서 연결하기

💡
목표

자유낙하운동 실험을 위한 적외선 센서와 충격 감지 센서 작동 시키기

1️⃣ 실험 목표

2️⃣ 실험 도구

3️⃣ 회로 만들기

4️⃣ 코드 작성하기

5️⃣ 코드 순서도로 이해하기

6️⃣ 실험 진행 방법

7️⃣ 실험 결과

a9a773b3-c1ea-460b-ac18-79a7b7f5332a

1️⃣
실험 목표
💡
설명

충격 감지 센서 작동을 확인하고 충격이 감지되었을 때 시간을 측정해보겠습니다.



2️⃣

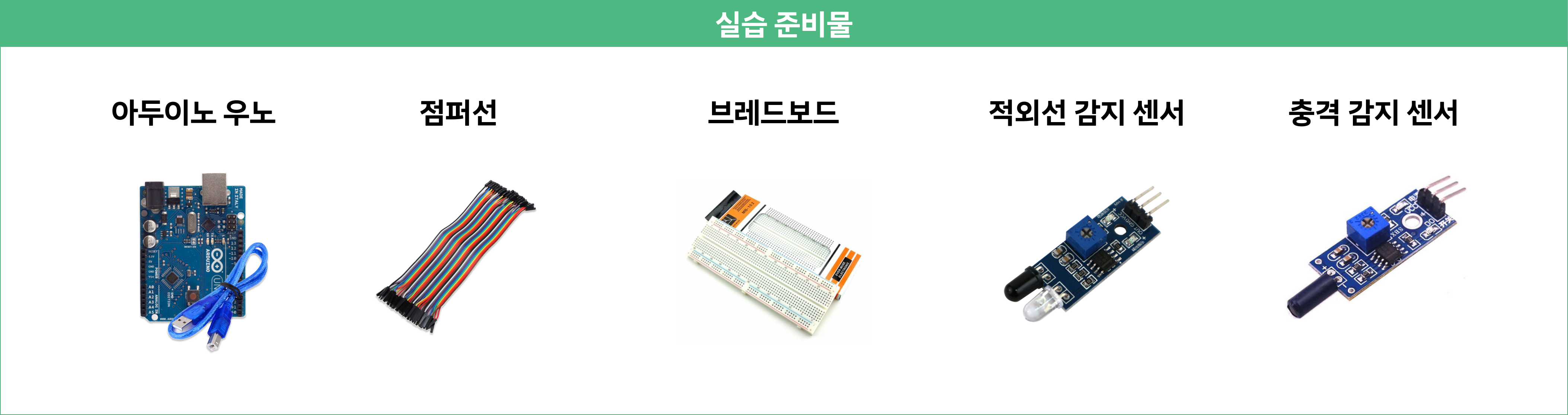

실험 도구
3dc2869b-a744-44d1-a4b1-6c3c4f8d1dc0


3️⃣

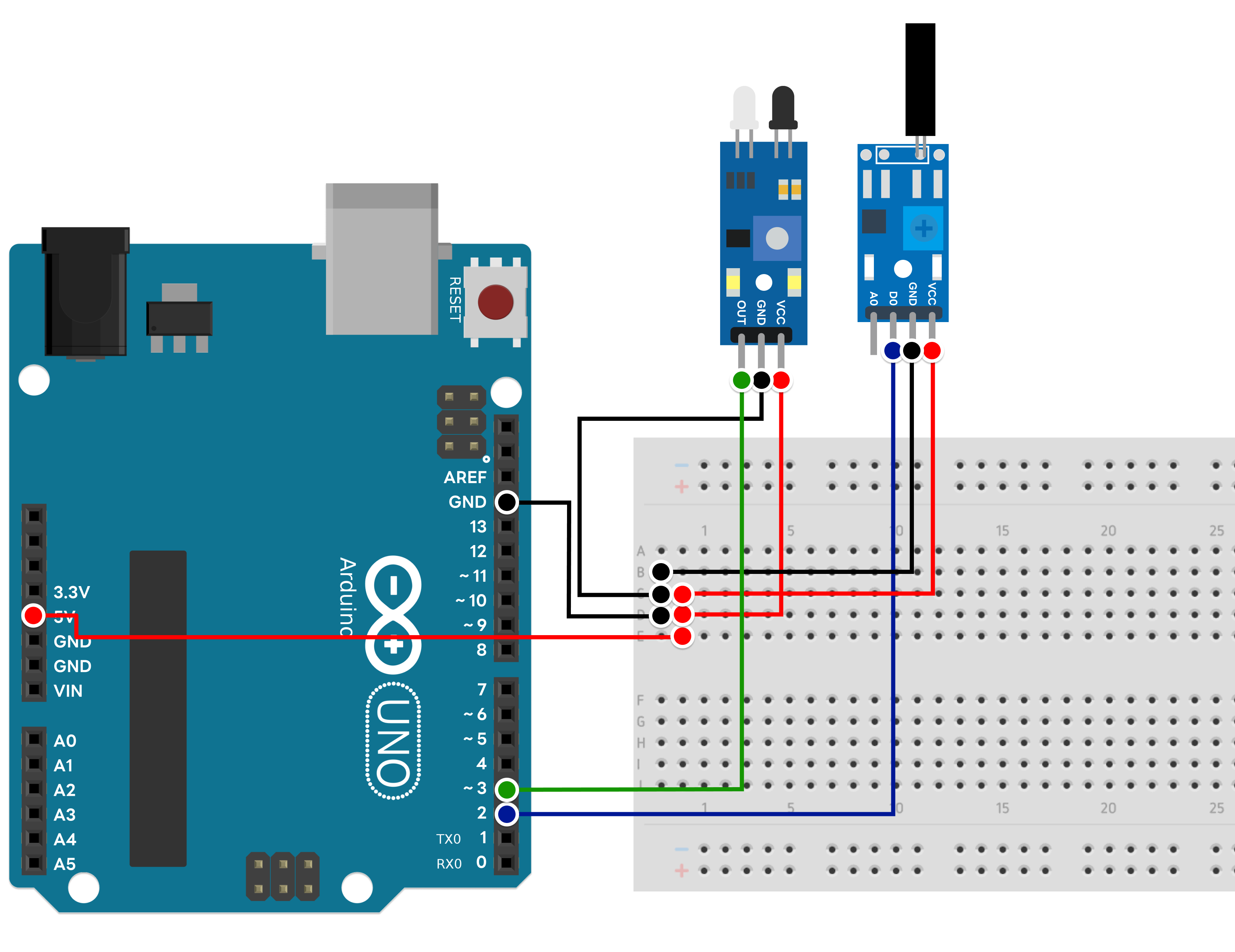

회로 만들기
  1. 아두이노를 PC에 연결하여 포트설정이 되어 있는지 확인합니다.
  1. 아두이노 적외선 감지 센서 GND, VCC(5V), OUT(3번 핀)에 연결합니다.
  1. 아두이노 충격 감지 센서 GND, VCC(5V), D0(2번 핀)에 연결합니다.
  1. 아두이노 스케치에 코딩 후 업로드를 클릭해 시간 기록 기능이 작동하는지 확인합니다.
a56d3c74-c976-48c2-802f-4d71daf37764


4️⃣
코드 작성하기
코드 에디터
#include <HuemonelabKit.h>

double start_time;
double end_time;
double elapsed_time;
IRSensor ir(3);
ShockSensor shock(2);

void setup() {
Serial.begin(9600);
shock.callibrate(false);
}

void loop() {
int irvalue = ir.read();
int shockvalue = shock.read();
if (irvalue == 1) {
start_time = millis();
}
else if (shockvalue == 1) {
end_time = millis();
elapsed_time = (end_time - start_time) / 1000;
Serial.print("감지된 시간: ");
Serial.print(elapsed_time, 3);
Serial.println(" 초");
delay(1000);
}
}
입력
실행 결과
이 곳에 결과가 표시됩니다.
💡
설명

3~5번 적외선 감지 센서를 21번 핀에 연결합니다.

6번 3번 핀에 적외선 센서를 연결합니다.

7번 2번 핀에 충격 감지 센서를 연결합니다.

14번 적외선 감지 센서의 데이터를 변수 irvalue에 저장합니다.

15번 충격 감지 센서의 데이터를 변수 shockvalue에 저장합니다.

16번 적외선 감지 센서의 값이 1인 경우(감지가 시작된 경우)

17번 현재 시간을 감지 시작 시간으로 저장합니다.

19번 충격 감지 센서의 값이 1인 경우(감지가 종료된 경우)

20번 현재 시간을 감지 시작 시간으로 저장합니다.

21번 감지 시간(경과 시간)을 계산합니다.

23번 감지 시간의 3번째 자릿수까지 출력됩니다.



5️⃣
코드 순서도로 이해하기
ce1f604e-db5c-4b2c-9ae4-a2af7537e1cb


6️⃣
실험 진행 방법
  • 회로 구성과 소스 코드 작성을 완료합니다.
  • 소스 코드를 업로드합니다.
  • 적외선 센서 앞에 물체를 가져다 대고 물체 인식 LED에 불이 들어오는지 확인합니다.
  • 충격 감지 센서에 충격을 줍니다. 너무 과도한 충격을 주지 않도록 주의해주세요.
  • 물체가 인식된 시간을 시리얼 모니터로 확인합니다.


7️⃣

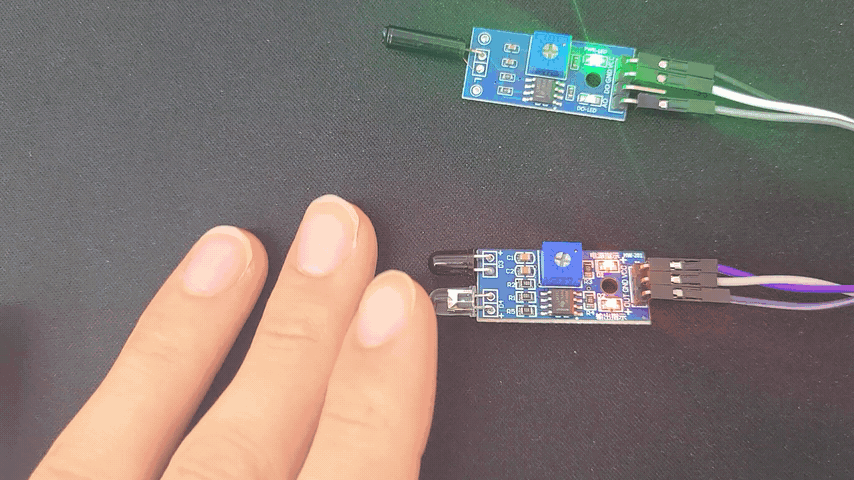

실험 결과
7a25059d-f9f1-4a32-a7fe-70c89a0154d3
💡
물체 인식이 안될 때!

충격 감지 LED

  • 충격이 인식되었을 때 켜집니다.

가변저항

  • 물체 감지 LED에 불이 들어오지 않을 때 가변저항을 왼쪽 또는 오른쪽으로 돌려 감도를 수정합니다.
